¿Cómo medir los parámetros de rendimiento de un soplador de canal lateral de una sola etapa RBT?

La medición de los parámetros de rendimiento de un soplador de canal lateral de una sola etapa RBT es crucial tanto para proveedores como para usuarios. Como proveedor de sopladores de canales laterales de una sola etapa RBT, entiendo la importancia de una medición precisa del rendimiento. Esto no solo garantiza que los sopladores cumplan con los estándares de calidad, sino que también ayuda a los clientes a tomar decisiones informadas al elegir el soplador adecuado para sus aplicaciones. En este blog, compartiré algunos métodos y consideraciones clave para medir los parámetros de rendimiento de un ventilador de canal lateral de una sola etapa RBT.

Comprender los parámetros de rendimiento básicos

Antes de sumergirse en los métodos de medición, es esencial comprender los parámetros de rendimiento básicos de un soplador de canal lateral de una etapa única RBT. Estos parámetros incluyen caudal, presión, consumo de energía, eficiencia y nivel de ruido.

• Caudal: También conocido como volumen de aire, se refiere a la cantidad de aire que el soplador puede entregar por unidad de tiempo. Por lo general, se mide en metros cúbicos por hora (m³/h) o pies cúbicos por minuto (CFM).
• Presión: La presión generada por el soplador es la fuerza que empuja el aire a través del sistema. Por lo general, se mide en Pascals (PA), Millibars (MBAR) o pulgadas de columna de agua (INHO).
• Consumo de energía: Esta es la cantidad de energía eléctrica requerida para operar el soplador. Se mide en kilovatios (kW) y afecta el costo operativo del soplador.
• Eficiencia: La eficiencia del ventilador es la relación de la salida de trabajo útil (flujo de aire y presión) a la entrada de energía eléctrica. Un soplador de eficiencia más alto consume menos energía para la misma cantidad de entrega de aire.
• Nivel de ruido: Medido en decibelios (DB), el nivel de ruido es una consideración importante, especialmente en entornos donde la contaminación acústica debe minimizarse.

Medición de caudal

Existen varios métodos para medir la velocidad de flujo de un ventilador de canal lateral de una sola etapa RBT.

Método de placa de orificio

El método de la placa de orificio es una forma común y relativamente simple de medir la velocidad de flujo. Se instala una placa de orificio en el conducto de aire. A medida que el aire pasa a través del orificio, se crea una diferencia de presión en la placa. Al medir esta diferencia de presión y conocer las propiedades de la placa de orificio (como su diámetro y coeficiente), el caudal se puede calcular utilizando la ecuación de Bernoulli y la ecuación de continuidad.

La fórmula para calcular la velocidad de flujo (q) a través de una placa de orificio es:

[Q = c_da \ sqrt {\ frac {2 \ delta p} {\ rho}}]

donde (c_d) es el coeficiente de descarga, (a) es el área del orificio, (\ delta p) es la diferencia de presión en el orificio, y (\ rho) es la densidad del aire.

Método de anemómetro

Un anemómetro es un dispositivo utilizado para medir la velocidad del flujo de aire. Al medir la velocidad del aire en diferentes puntos en la sección cruzada del conducto de aire y luego calcular la velocidad promedio, se puede determinar la velocidad de flujo. El caudal (Q) se calcula como:

[Q = A \ Times v_ {AVG}]

donde (a) es el área cruzada del conducto de aire y (v_ {avg}) es la velocidad de aire promedio.

Presión de medición

La presión de un soplador de canal lateral de una sola etapa RBT se puede medir utilizando medidores de presión.

Manómetro

Un manómetro es un dispositivo simple y de uso común para medir la presión. Consiste en un tubo en forma de U lleno de líquido (generalmente agua o mercurio). Un extremo del tubo está conectado a la salida del ventilador o al punto donde la presión debe medirse, y el otro extremo está abierto a la atmósfera. La diferencia en los niveles de líquido en los dos brazos del tubo U indica la diferencia de presión.

Transductor

Un transductor de presión es un dispositivo más avanzado que puede convertir la presión en una señal eléctrica. Ofrece una mayor precisión y se puede conectar a un sistema de adquisición de datos para el monitoreo continuo de la presión. Los transductores de presión están disponibles en diferentes rangos y pueden medir presiones positivas y negativas.

Medición del consumo de energía

Para medir el consumo de energía de un ventilador de canal lateral de una etapa única RBT, se puede usar un medidor de energía. Un medidor de potencia está conectado al circuito eléctrico del soplador y mide el voltaje, la corriente y el factor de alimentación. El consumo de energía (P) se calcula como:

[P = V \ Times I \ Times Pf]

donde (v) es el voltaje, (i) es la corriente y (PF) es el factor de potencia.

Eficiencia de medición

La eficiencia del soplador se puede calcular una vez que se miden el caudal, la presión y el consumo de energía. La potencia de aire (P_ {Air}) viene dada por:

[P_ {Air} = \ frac {Q \ Times \ delta P} {3600 \ Times1000}]

donde (q) es la velocidad de flujo en m³/h y (\ delta p) es la presión en PA.

La eficiencia (\ eta) del soplador se calcula como:

[\ eta = \ frac {p_ {air}} {p_ {input}} \ times100%]

donde (p_ {entrada}) es el consumo de energía eléctrica del soplador.

Medición del nivel de ruido

Se utiliza un medidor de nivel de sonido para medir el nivel de ruido del ventilador de canal lateral de una etapa RBT. La medición debe tomarse a una distancia específica del ventilador (generalmente 1 metro) y a una altura de aproximadamente 1,5 metros sobre el suelo. El medidor de nivel de sonido debe colocarse en una posición en la que pueda capturar con precisión el ruido emitido por el soplador sin verse afectado por otras fuentes de ruido.

Consideraciones durante la medición

• Condición ambiental: El rendimiento del soplador puede verse afectado por factores ambientales como la temperatura, la humedad y la altitud. Por lo tanto, las mediciones deben tomarse en condiciones ambientales estándar o los valores medidos deben corregirse para las condiciones ambientales reales.
• Resistencia al sistema: El rendimiento del soplador también está influenciado por la resistencia del sistema de manejo del aire. Al medir los parámetros de rendimiento, la resistencia del sistema debe estar lo más cerca posible de las condiciones de funcionamiento reales.
• Calibración de instrumentos de medición: Todos los instrumentos de medición, como los medidores de presión, los anemómetros y los medidores de potencia, deben calibrarse regularmente para garantizar mediciones precisas.

Nuestros sopladores de canal lateral de un solo etapa RBT

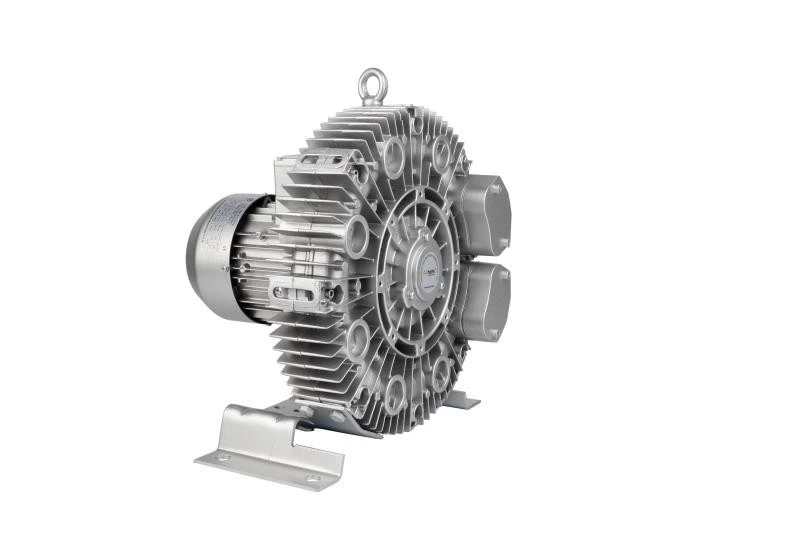

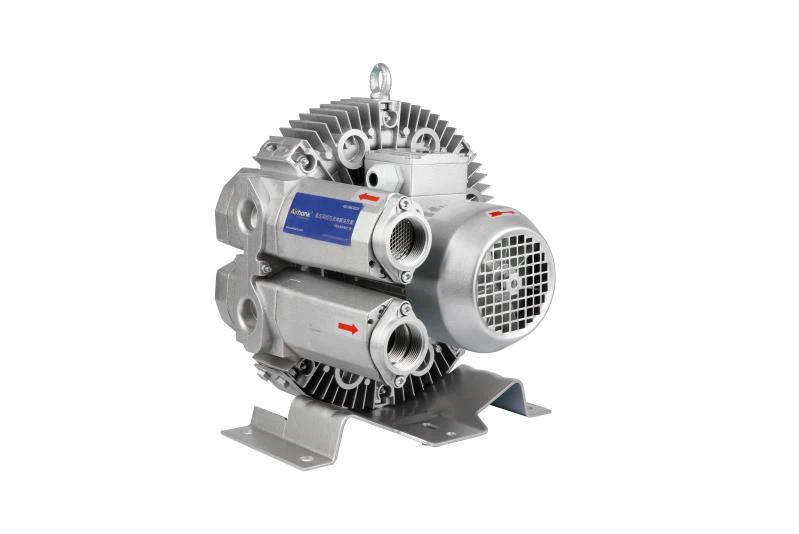

En nuestra empresa, estamos comprometidos a proporcionar sopladores de canales laterales de una etapa única de alta calidad. NuestroBomba de soplador de aire de alta presión de 1.3kWes un excelente ejemplo de nuestros productos. Está diseñado con tecnología avanzada para garantizar una alta eficiencia, un rendimiento confiable y un bajo nivel de ruido. Realizamos pruebas de rendimiento estrictas en todos nuestros sopladores para garantizar que cumplan o superen los estándares de la industria.

Conclusión

Medir con precisión los parámetros de rendimiento de un soplador de canal lateral de una etapa única RBT es esencial para garantizar su calidad y rendimiento. Al utilizar los métodos de medición correctos y considerar los factores ambientales y del sistema, podemos obtener datos de rendimiento confiables. Si necesita un soplador de canal lateral de una etapa única RBT o tiene alguna pregunta sobre la medición del rendimiento, no dude en contactarnos para una discusión adicional y posibles adquisiciones. Estamos aquí para brindarle las mejores soluciones para sus necesidades de aire: manejo.

Referencias

• Libros de texto de mecánica de fluidos para principios relacionados con la velocidad de flujo y los cálculos de presión.
• Manuales del fabricante para sopladores de canales laterales de una etapa única RBT para información específica de rendimiento y pautas de medición.
• Estándares y regulaciones relacionadas con las pruebas de rendimiento del ventilador, como los estándares ISO.
